Aufgabe 7 |
Die Übungen entstammen dem Akademiebereicht. Sie können die Gesamtzeichnung jeweils auf Ihren Rechner laden. Die benötigten Befehle sind jeweils eingeblendet. Sie werden allerdings nicht mit der Originalzeichnung ausgegeben.
Aufgaben |
Lernziele, Befehle und Download |
Aufgabe 7 |

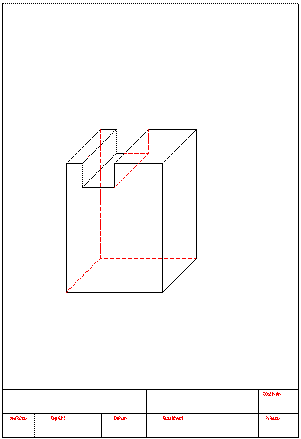

Kabinettprojektion Im 2D-Bereich lassen sich räumliche Darstellungen in gleicher Weise wie auf der Zeichenplatte erzeugen. Diese Darstellungen sind von den 3D-Raummodelle zu unterscheiden. Zwei neue Befehle
Den Befehl Bruch benötigt man um eine Trennung der Körperkante zu einer Verdeckten zu erzielen. Als Bruchpunkt wird der Schnittpunkt genommen.
|
Maße: Grundfläche 60 x 80 x 60 Nut 20 x 15 x 60 10 mm von der linken oberen Kante. Die Koordinate für die Tiefenkante ist @30<45
|
