Werkstück aus Metall - unter Verwendung von Halbzeugen und Normteilen |
|||||
|
|
Die CD-Uhr |
|
||

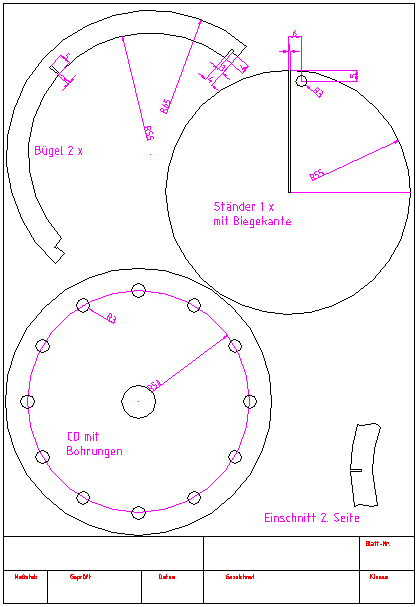

Idee: Aus Halbzeugen, Alublech und Normteilen (Schrauben, Muttern usw.) sowie aus elektronischen Fertigprodukten (Uhrwerk) lässt sich ein sehr schöner Gebrauchsgegenstand - CD-Uhr herstellen. Der Name lässt sich nun ableiten, da als Ziffernblatt eine gebrauchte CD eingestetzt wird. Diese müsste sonst als Sondermüll entsorgt werden. Die Originalzeichnung kann wie gewohnt auf Ihren Rechner geladen werden. Wichtig: Die Zeichnung wird aus technischen Gründen im gepackten Zustand geladen. Sie muss deshalb mit entpackt werden.
Querverweis: Aus der Mathematik ist den Schülern die 12er
Teilung bekannt, so dass sie als Grundlage für die Herstellung des Ziffernblattes
herangenommen werden kann. |

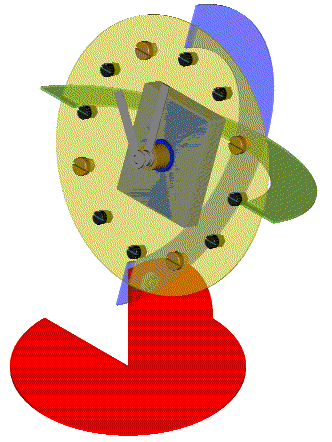

Das Uhrwerk kann man entweder mit Sekundenkleber auf die Rückseite der CD
ankleben oder mit Hilfe von zwei Beilagscheiben und einer 2. Befestigungsmutter an der CD
anschrauben. Für den ersten Fall müßten die Abstandfüßchen an Uhrwerk entfernt werden
damit dieses plan anliegt. |
Als Halbzeug für die beiden Bügel verwenden wir: Aluminiumblech
mit den Maßen 20 x 20 x 1 Ferner werden folgende Fertigteile benötigt: 1 Sekundenzeiger ca. 1.00 DM
|
|||

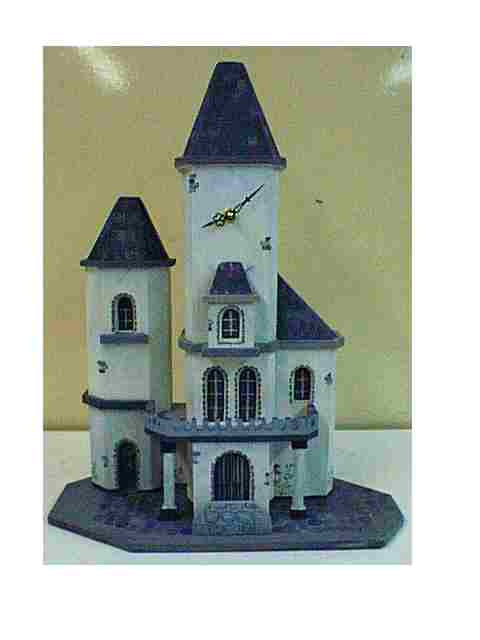

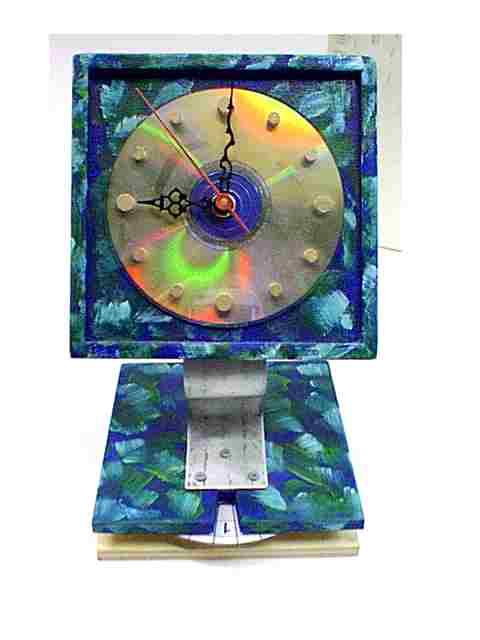

Weitere Möglichkeiten der Gestaltung einer CD-Uhr zeigen die Bilder des Kollegen Walter Kirchner von der Frieden-Volksschule in Schweinfurt |
|
|
|||
